Спутниковый Интернет StarBlazer – спутниковая плата SkyStar S2 PCI (DVB-S2)Оператор услуг StarBlazer не является производителем ли поставщиком оборудования TechniSat и программного обеспечения к нему, не занимается его поддержкой и не несет ответственности за его работу в конкретных условиях. Нижеприведенные рекомендации составлены по результатам тестирования в нашей лаборатории и служат только для облегчения установки и настройки оборудования клиентами StarBlazer. Никакие другие функции, кроме приема данных StarBlazer, не тестировались, и рекомендации по их настройке не даются.

Спутниковый приемник SkyStar S2 выполнен в виде платы формата PCI, устанавливается в свободный PCI слот компьютера, антенный кабель подключается к разъему F-типа, обозначенному RF IN.

Перед началом установки убедитесь, что у Вас есть диск с программным обеспечением, поставляемый производителем с платой, или скачайте драйвера с сайта производителя. В лаборатории StarBlazer спутниковая плата SkyStar S2 тестировалась с программным обеспечением TechniSat, (версия 4.5.0).

Выключите компьютер, установите плату в слот PCI, подключите антенный кабель, включите компьютер. Система сообщит Вам об обнаружении нового оборудования и предложит выполнить установку драйверов. Откажитесь от установки, нажав Отмена.

Вставьте диск, поставляемый с платой, в привод CD/DVD. Программа установки должна запуститься автоматически. Если установка не запустилась автоматически, то откройте содержимое диска и запустите программу Start.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

В окне установки программы нажмите Installation.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

В открывшемся окне выберите язык установки, нажмите Далее.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Если в процессе установки драйверов SkyStar S2 система выведет предупреждение о том, что устанавливаемое программное обеспечение не прошло тестирование на совместимость, нажимайте кнопку Продолжить.

После завершения установки драйверов Вам будет предложено установить программное обеспечение DVB-PC TV Star. Нажмите Далее.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Вам будет предложено прочесть лицензионное соглашение (на английском языке) и согласиться с ним.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Внимательно прочитайте лицензионное соглашение и подтвердите свое согласие, нажав Да.

В следующем окне оставьте путь для установки программы, предложенный по умолчанию, или введите свой. Нажмите Далее.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Выберите название группы, которая будет создана в меню Пуск и нажмите Далее.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

После завершения установки необходимо перезагрузить компьютер. Нажмите Готово для завершения установки и перезапуска.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

После перезапуска в "системном трее" в правом нижнем углу экрана появится красный символ программы Server4PC.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

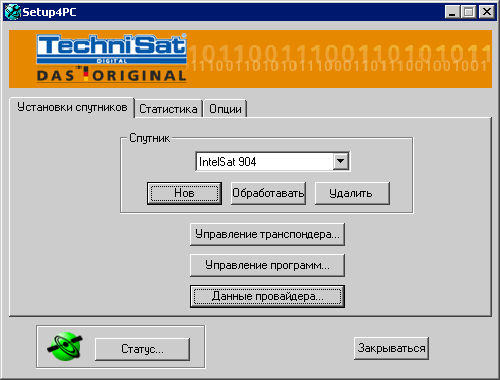

Дважды щелкните на символе Server4PC – откроется окно программы настройки Setup4PC.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Нажмите кнопку Новый (Нов) в поле Спутник и введите название того спутника, через который Вы принимаете услуги StarBlazer.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Если Вы используете универсальный телевизионный конвертер Ku-диапазона, то оставьте Установки LNB по умолчанию. Если Вы используете другой конвертер Ku-диапазона с линейной поляризацией, то введите частоту его гетеродина в соответствующие поля. Нажмите ОК.

Теперь нажмите кнопку Управление транспондера для настройки параметров сигнала.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

В открывшемся окне нажмите Добавить под полем Транспондер.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

В строке Транспондер введите частоту несущей StarBlazer, которую Вы можете посмотреть в регистрационном письме или в Личном кабинете.

В полях Symbolrate, FEC и Поляризация введите параметры несущей StarBlazer, которые доступны в регистрационном письме и Личном кабинете. Нажмите Настройка.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Если все настройки и подключения выполнены правильно, антенна нацелена в нужную точку и все оборудование работает, Вы увидите индикацию в полях Качество сигнала, Сила сигнала, SNR и BER. Добившись индикации сигнала, нажмите ОК.

Убедитесь, что в поле Транспондер появилась новая запись и закройте окно Управление транспондера кнопкой Закрываться.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Убедитесь, что индикатор рядом с кнопкой Статус в окне Setup4PC стал зеленым – это означает, что сигнал со спутника "захвачен" и принимается. Нажмите кнопку Данные провайдера.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Введите имя оператора StarBlazer (нажмите Нов под полем Имя оператора), нажмите ОК.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Нажмите Добавить под полем Транспондер. Выберите в выпадающем списке Транспондер ранее настроенную несущую, введите имя StarBlazer, выберите ключ Стартовую установку активировать, нажмите ОК.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

В поле PID список введите значение PID для услуг SB Hybrid, полученное в регистрационном письме или в Личном кабинете StarBlazer. Нажмите "стрелку вправо" (→).

В регистрационном письме и личном кабинете присуствует также PID для услуги SB Media , его можно также добавить, если Вы хотите пользоваться  Спутниковым кино StarBlazer.

Обратите внимание: PID может вводиться как в “десятичном”, так и в “шестнадцатеричном” формате. Если Вы используете “шестнадцатеричный” формат, то отметьте поле Hexadecimal. Если используете десятичный формат – не отмечайте это поле.

В поле Unicast MAC Фильтр выберите MAC от: IP вручную. В поле IP адрес введите IP-адрес StarBlazer, полученный в регистрационном письме или в Личном кабинете. Значения в поле MAC Адрес подставятся автоматически. Убедитесь в том, что второй байт MAC-адреса имеет значение 00. Нажмите ОК.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Нажмите правой кнопкой мышки на символ программы Sever4PC в "сиcтемном трее". В списке операторов выберите StarBlazer.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)

Теперь Вы можете запустить VPN-соединение со StarBlazer или подключение к Slonax 3G  и пользоваться услугами спутникового Интернета.

Дважды щелкнув по символу Server4PC в "системном трее" и выбрав в открывшемся окне закладку Статистика, Вы можете видеть информацию о прошедшем трафике и текущей скорости приема.

Спутниковый Интернет StarBlazer – настройка SkyStar S2 DVB-S2 PCI (SS S2)
